सीटीएस एक्सपोजर यूनिट

CTS-8012M एक वर्टिकल लेज़र डायरेक्ट इमेजिंग एक्सपोज़र यूनिट है जिसका उपयोग विभिन्न उद्योगों के लिए स्क्रीन प्रिंटिंग प्रक्रियाओं में किया जाता है। उच्च परिशुद्धता, उच्च शक्ति, उच्च गति और उच्च दक्षता।

अब बात करो जांच भेजें

विवरण

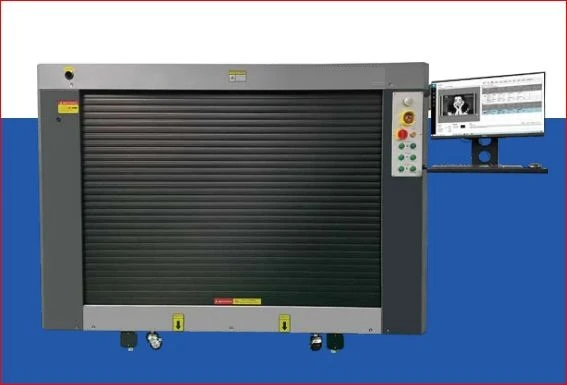

सीटीएस-8012एम एक्सपोजर यूनिट

CTS EXPOSING UNIT

1. अनुप्रयोग

2. उत्पाद सुविधाएँ

• अधिकतम 800मिमी x 1200मिमी/31" x 47" एक्सपोजर क्षेत्र

• परिधान छपाई, लेबल और पैकेजिंग मुद्रण, पीसीबी, ऑप्टोइलेक्ट्रॉनिक्स और अन्य उद्योगों के लिए लागू

• अधिकतम 133 एलपीआई छवि संकल्प

• नियंत्रणीय जोखिम शक्ति के 120 स्तर

• वास्तविक-4mm . की अधिकतम फ़ोकल गहराई के साथ फ़ोकस करने वाला समय

• अधिकतम 3m/s आउटपुट गति

• एकीकृत उपकरण

• TIFF, Gerber, DXF, BMP और अन्य फ़ाइल स्वरूपों का समर्थन करें

3. उत्पाद लाभ

ए. पर्यावरण-अनुकूल:फोटोग्राफिक फिल्म, डेवलपर और फिक्सर की आवश्यकता नहीं है, जो प्रभावी रूप से रासायनिक को कम कर सकते हैंप्रदूषण।

बी कम लागत:इमल्शन के ब्रांड, नमूने की सामग्री, फ्रेम की समतलता और प्रकार के लिए कोई विशेष आवश्यकताएं नहीं हैंजाल क्षतिग्रस्त लेजर को महंगे समग्र प्रतिस्थापन के बिना अलग से बदला जा सकता है।

सी विविध आवेदन:कपड़ा छपाई, पैकिंग प्रिंटिंग, सिरेमिक प्रिंटिंग, पीसीबी सोल्डर मास्क प्रिंटिंग, टचस्क्रीन प्रिंटिंग,फोटोवोल्टिक प्रिंटिंग और फोटोलिथोग्राफी प्रिंटिंग।

डी उच्च विश्वसनीयता:लेज़र मॉड्यूल में अल्ट्रा-30 से अधिक की लंबी सेवा जीवन,000 घंटे है और 10 के लिए कोई क्षीणन नहीं है,000घंटे। पूरी मशीन का MTBF (मतलब विफलता के बीच का समय) 10,000 घंटे से अधिक है।

ई. अनुकूलन:तकनीकी मार्ग की उच्च मापनीयता और कंपनी की परिपक्व आईपीडी प्रक्रिया के आधार पर, एंटेलैंड कर सकता हैग्राहक की अनुकूलित सेवा आवश्यकताओं का शीघ्रता से जवाब दें, ताकि उद्योग में उच्च-अंतिम ग्राहकों के पास सबसे अधिक होउपयुक्त प्लेट बनाने के उपकरण।

F. उच्चा परिशुद्धि:ऑप्टिकल रिज़ॉल्यूशन 2540 डीपीआई तक पहुंच सकता है।

G.उच्च शक्ति:अधिकतम एक्सपोज़र पावर 150 mj/cm2 है। एक 1,000 माइक्रोन मोटी इमल्शन को उजागर किया जा सकता है।

H. तीव्र गति: अधिकतम रैखिक वेग 6 मीटर/सेकंड तक है। कुल उत्पादन समय 3 मिनट से कम है।

I. उच्च दक्षता: फिल्म संरेखण प्रक्रिया को लेजर प्रत्यक्ष इमेजिंग द्वारा प्रतिस्थापित किया जाता है। सटीक एक्सपोजरपोजिशनिंग प्लेट बनाने की उपज में काफी सुधार करती है। मल्टी फ्रेम का एक फ़ंक्शन 2 ~ 3 छवियों को आउटपुट कर सकता हैउसी समय।

4. तकनीकी पैरामीटर

सीटीएस एक्सपोजिंग यूनिट पैरामीटर्स
	सीटीएस-80120एम	सीटीएस-1015एम	सीटीएस-1216 एम	सीटीएस-1626एम
छवि का आकार	अधिकतम 800*1200 मिमी	अधिकतम 1000*1500 मिमी	अधिकतम 1200*1600 मिमी	अधिकतम 1600*2600 मिमी
ढांचे का आकर	अधिकतम 1100*1700 मिमी	अधिकतम 1350*2000 मिमी	अधिकतम 1350*2000 मिमी	अधिकतम 1850*3000 मिमी
लेजर	128	160	192	256
शक्ति	800 W	1000W	1000W	1500W
शोर	70 डीबी	74डीबी	74डीबी	85डीबी
रफ़्तार*	2.5 मिनट से कम	3.5 मिनट से कम	3.5 मिनट से कम	8 मिनट से कम
प्रक्रिया मोड	वायवीय क्लैंपिंग, लंबवत
एक्सपोजर लाइट	405 एनएम लेजर
इंटरफेस	यूएसबी 2.0/3.0
संकल्प	847/1270/2540 डीपीआई
repeatability	0.1 मिमी . से कम
इमल्शन प्रकार	अधिकांश प्रकार के पायस
इमल्शन मोटाई	अधिकतम 1000 माइक्रोन
आयाम	22856851690 मिमी	25656852050 मिमी	25656852050 मिमी	36607302380 मिमी
N.W/G.W	925 किग्रा / 1190 किग्रा	1200 किग्रा/1560 किग्रा	1200 किग्रा/1560 किग्रा	2500 किग्रा / 2600 किग्रा
रफ़्तार*	2.5 मिनट से कम	3.5 मिनट से कम	3.5 मिनट से कम	8 मिनट से कम
तापमान	21 ± 3 डिग्री
नमी	50 ± 10 प्रतिशत

* परीक्षण पैरामीटर: जाल: 120T; रंग: पीला; इमल्शन: साती सीटीएस7; डीपीआई: 1270; गति: 300; शक्ति: 60; शक्ति स्तर: चरण 5

5. विस्तृत चित्र

screen printing negative film free

लेजर प्रत्यक्ष इमेजिंग की जगह ले सकता हैफिल्म निर्माण की पारंपरिक प्रक्रिया। यहन केवल गुणवत्ता की समस्या का समाधान कर सकता हैसंकोचन और घर्षण के कारण

फिल्म, लेकिन 100K . से अधिक की बचत भी करेंउद्यम के लिए उपभोग्य लागत;

सॉफ्टवेयर छवि आउटपुट को नियंत्रित करता हैप्रक्रिया, जो पुनरावृत्ति त्रुटि सुनिश्चित करती है0.1 मिमी से कम प्रत्येक एक्सपोजर के लिए;पंजीकरण सटीकता बढ़ाएं औरप्लेट की जगह की गति बढ़ाएँस्वयं-विकसित पोजीशनिंग सिस्टम;

Thick Emulsions screen printing

स्वयं के साथ-विकसित लेज़र मॉड्यूलमजबूत जोखिम ऊर्जा, जो कर सकते हैं1000um मोटी इमल्शन को बेनकाब करें;ब्रांडों के लिए कोई विशेष आवश्यकता नहींपायस, नमूने की सामग्री,फ्रेम की समतलता और जाल के प्रकार;
